圓形振動篩

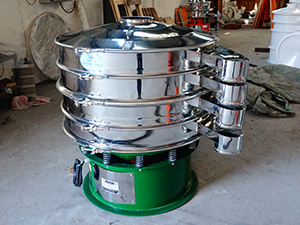

大漢牌圓形振動篩分機簡介

圓形振動篩是以篩機外觀來命名的，其底座與篩框、網架都是圓形的，由立式振動電機做振源，物料在篩面呈圓形向外擴散運動，因此以物料運行軌跡也叫圓形旋振篩。

大漢圓形振動篩廠家可根據客戶需求設計特殊型號，無論物料是干是濕，是精細是粗糙，是比重大是比重輕，0-400目都可以篩選。不管是液態的，還是漿狀的0-600目都可以過濾。"大漢"圓形振動篩系列產品同時配備專門的篩網清理裝置，把堵網率降到低，過網率和處理精度得以有效提高。"大漢"具備特殊型號制造的能力讓顧客對"大漢"有更多的選擇。

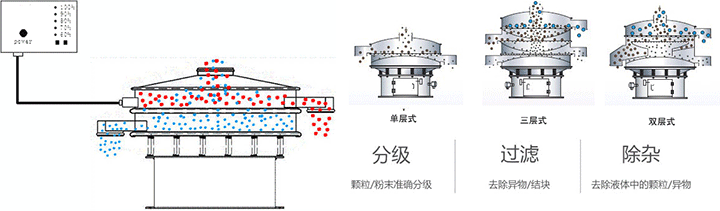

圓形振動篩使用目的

1、分級：一臺圓形振動篩即可連續對產品實行分離篩選，多層使用一次可分離篩選出6組不同粒徑的產品且不會出現顆粒大小比例不一致的現象。

2、去液體：本設備單層、多層使用，可十分有效地處理固體、液體的混合物料，快速實現固液分離，并篩選過慮出不同的目的物料。

3、去雜質：本設備可對大量物料，除去大小不同的小部分物料，進行快速分離。

圓形振動篩篩分視頻

篩選石英砂

篩分黃豆

過濾豆?jié){

圓形振動篩物料使用現場

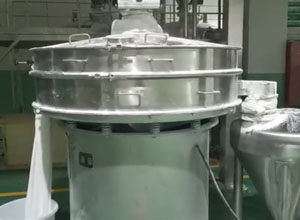

物料：木薯粉（100目以細占75% ）

篩分目數：60、100目

篩分產量：3-4噸/時

推薦：1800圓形振動篩

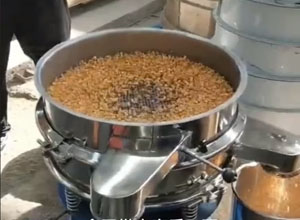

物料：玉米分級

篩分目數：7mm、6mm

篩分產量：1噸/時

推薦：1000型圓形振動篩（不銹鋼）

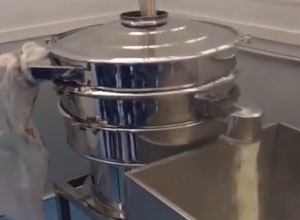

物料：過濾豆?jié){

目數：200目

產量：3噸/時

推薦：800圓形振動篩（不銹鋼）

相關物料參考

物料	物料圖	比重	篩網目數	方法	產量	機型
小麥淀粉		1	250目	濕	3200kg	DH-1200-1S
面粉		0.6	24目	干	1500kg	DH-1000-1S
醬油		1	100目	濕	6500kg	DH-1200-1S
食鹽		1.2	30/80目	干	5000kg	DH-1500-1S
玉米淀粉		0.6	40目	干	1600kg	DH-1000-1S
中藥粉		0.8	80目	干	550kg	DH-800-1S
PVC樹脂		1	10mm/5mm	干	3000kg	DH-1200-2S
聚乙烯粉		0.45	48/100目	干	100kg	DH-800-2S
石墨		1.2	16/40/80目	干	1400kg	DH-1000-3S
鉛粉		11.34	10/80目	干	1000kg	DH-1000-2S
活性炭		4	60目	干	3000kg	DH-1000-1S
鋁粉		0.9/1.2	80/120目	干	350kg	DH-800-2S
焊條粉末		0.95	20/200目	干	550kg	DH-1000-2S
高嶺土		0.4	100目	干	200kg	DH-1000-1S
泥漿		1.1	250目	濕	3200kg	DH-1000-1S

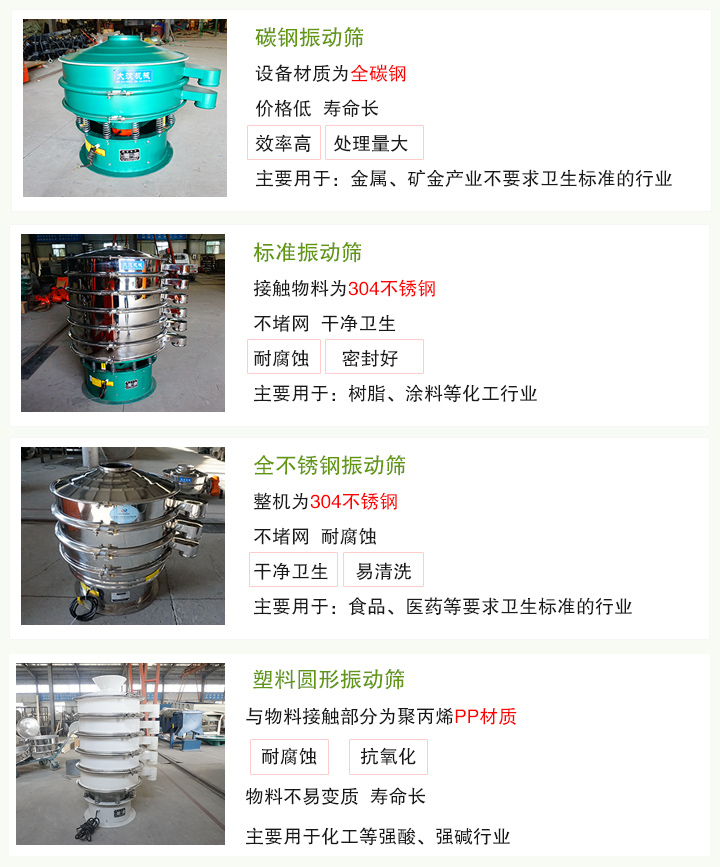

圓形振動篩材質分類

圓形振動篩材質分碳鋼，標準型（碳鋼+不銹鋼）、全不銹鋼、塑料。

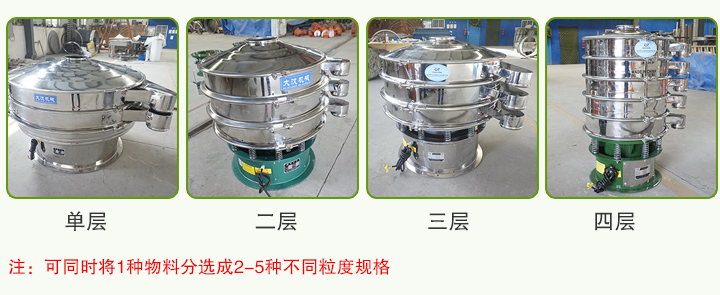

圓形振動篩層級

圓形振動篩有單層(一層篩網，兩個出料口)，雙層（兩層篩網，3個出料口），三層（三層篩網，4個出料口），四層（四層篩網，5個出料口）和五層（五層篩網，6個出料口）。

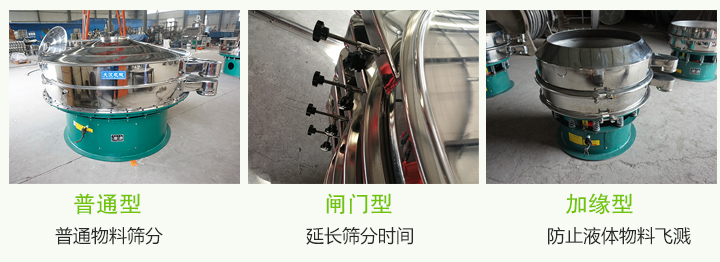

圓形振動篩不同類型

圓形振動篩根據其工作原理和用途的不同，可以分為多種類型，每種類型都有其特定的應用場景和優勢。以下是一些常見的圓形振動篩類型：

1、普通型

主要用于大多數粉狀物料的篩分作業，是常用機型。

2、閘門型

閘門型圓形振動篩是在出料口處加裝閘門，主要用在物料物料除雜，通過控制閘門的開合，關閉出料口，延長篩分時間，使物料在篩面上充分篩分，多用于超輕、超細物料的篩分，如中藥粉、花粉等行業。

3、加緣型

加緣型圓形旋振篩是在普通型的基礎上增大入料口，專為液體過濾設計的防液體飛濺的過濾設備，廣泛應用在油漆、水過濾、紙漿過濾等行業。

圓形振動篩分機的特點

?圓振動篩分機?的特點主要包括高效篩分、結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便等。圓振動篩分機通過筒體式偏心軸激振器及偏塊調節振幅，實現物料篩淌線長，篩分規格多。

1、篩分精細

對于粉狀、顆粒狀及漿液類物料均可處理，篩分細至500目或0.028mm，過濾可至5微米；

2、無堵網現象

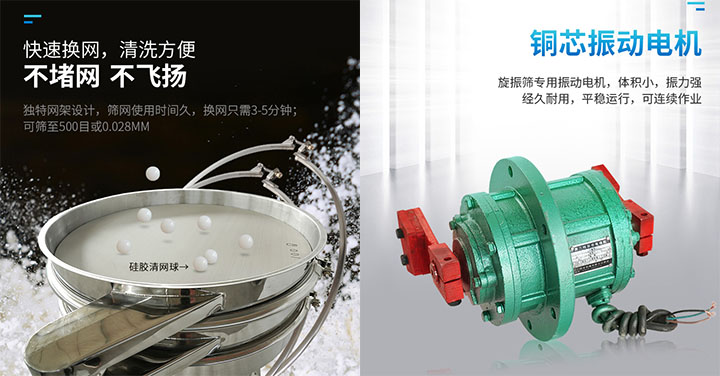

篩網安裝有彈跳球清網裝置，在激振力的作用下通過不斷撞擊篩網達到清網的目的，無堵網現象。

3、多層分級

可篩1至5層篩網，能同時進行2-6個等級的篩分或過濾。

4、無粉塵污染

全封閉結構，無粉塵溢散，噪音小，耗能低；

圓形振動篩工作原理

圓形振動篩分機是一種高精度細粉篩分機械，工作原理是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，由于其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”。

圓形振動篩型號參數

型號	篩分直徑（m/m）	入料粒度	轉速（r/min）	電壓（V）	功率	處理量（kg/h）
DH-400	350	<10	1440	380	0.18	100
DH-600	550	<10	1440	380	0.25	500
DH-800	750	<10	1440	380	0.55	800
DH-1000	920	<10	1440	380	0.75	1400
DH-1200	1120	<10	1440	380	1.1	2100
DH-1500	1420	<10	1440	380	1.5	2600
DH-1800	1720	<10	1440	380	2.2	3300

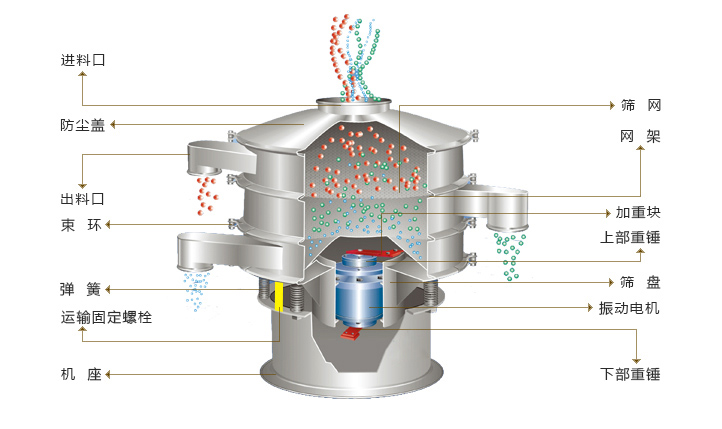

圓形振動篩的結構組成

圓形振動篩整體結構：進料口、上蓋、小束環、上框、出料口、子母網、網架、橡膠球、隔離圈、托球盤、橡膠皮、束環、中框、下椎體、底框、出料口、橡膠皮、大束環、大盤、振子筒、電機、上彈簧座、彈簧、下彈簧座、底筒、檢修門、地腳墊。

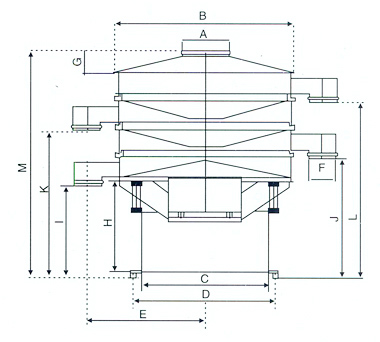

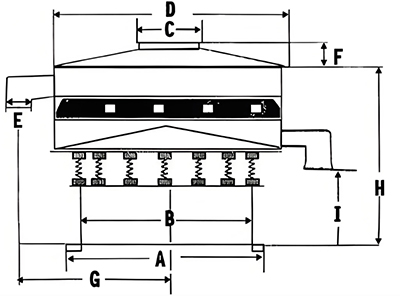

圓形振動篩分機尺寸

型號	A	B	C	D	E	F	G	H	I
DH-400-1S	380	280	150	400	100	70	280	715	350
DH-400-2S	380	280	150	400	100	70	280	825
DH-400-3S	380	280	150	400	100	70	280	935
DH-600-1S	530	430	200	600	100	85	410	730	350
DH-600-2S	530	430	200	600	100	85	410	875
DH-600-3S	530	430	200	600	100	85	410	1020
DH-800-1S	680	580	200	800	125	100	540	800	390
DH-800-2S	680	580	200	800	125	100	540	945
DH-800-3S	680	580	200	800	125	100	540	1090
DH-1000-1S	800	700	250	970	150	120	645	870	460
DH-1000-2S	800	700	250	970	150	120	645	1015
DH-1000-3S	800	700	250	970	150	120	645	1160
DH-1200-1S	970	850	250	1170	180	140	740	990	510
DH-1200-2S	970	850	250	1170	180	140	740	1055
DH-1200-3S	970	850	250	1170	180	140	740	1220
DH-1500-1S	1180	1060	250	1470	200	140	960	1060	560
DH-1500-2S	1180	1060	250	1470	200	140	960	1230
DH-1500-3S	1180	1060	250	1470	200	140	960	1400
DH-1800-1S	1480	1360	350	1770	200	140	1140	1140	640
DH-1800-2S	1480	1360	350	1770	200	140	1140	1310
DH-1800-3S	1480	1360	350	1770	200	140	1140	1480

圓形振動篩應用行業

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

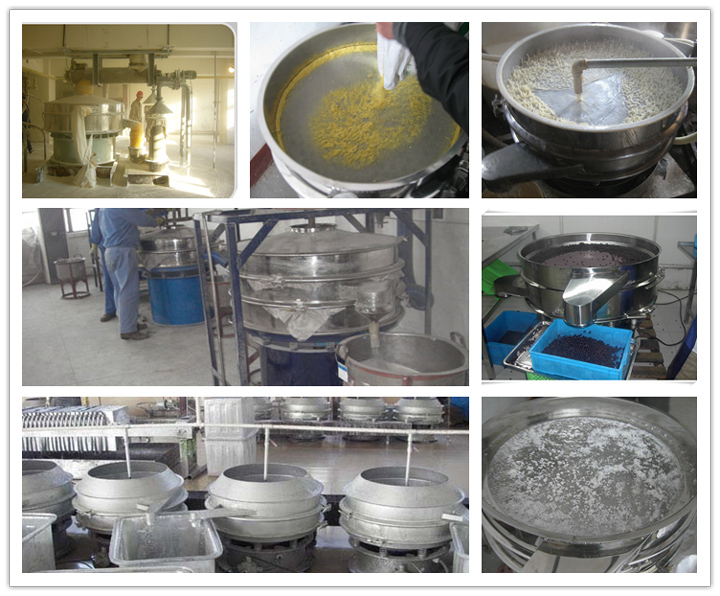

圓形振動篩已購買客戶使用現場：

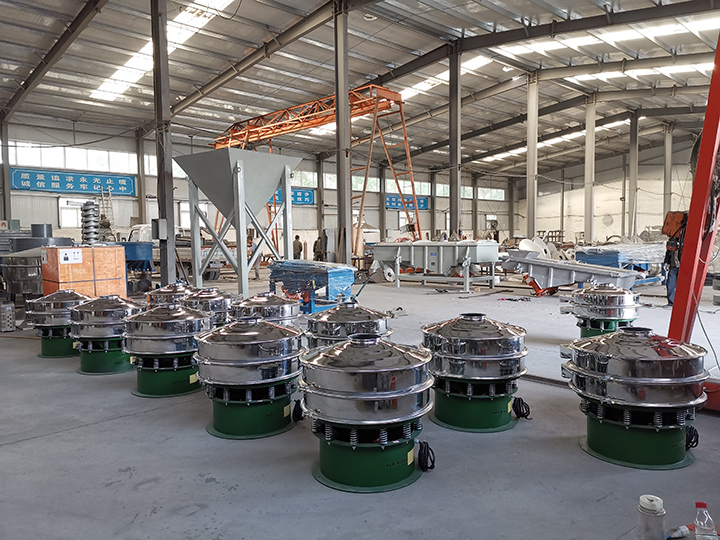

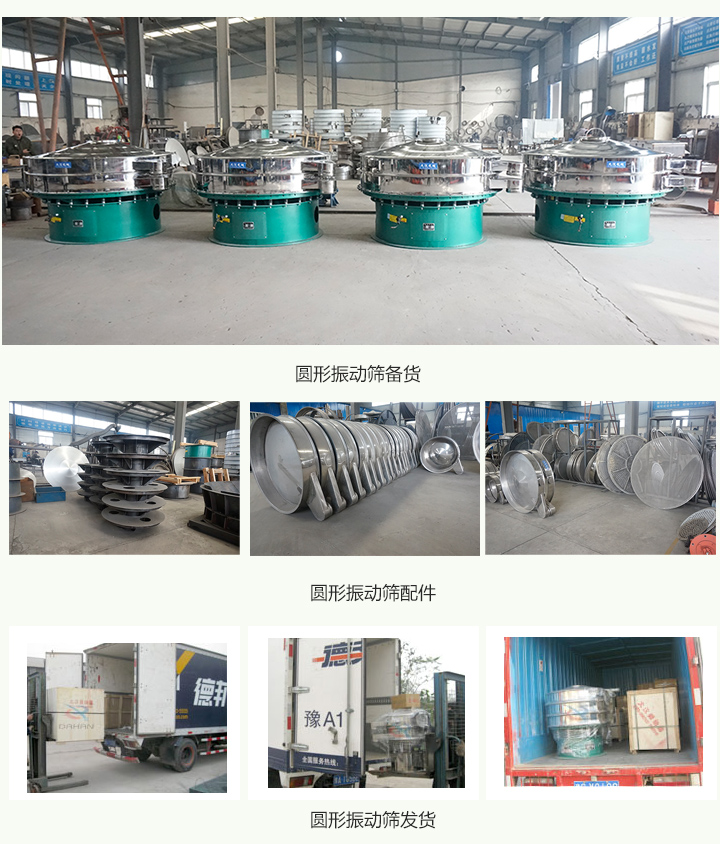

圓形振動篩分機廠家

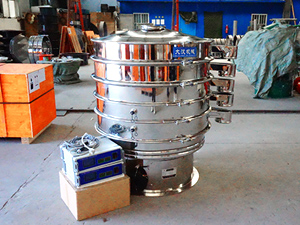

大漢圓形振動篩分機廠家專業生產研發圓形振動篩，圓形振動篩分機，材質有碳鋼，不銹鋼，塑料，層級1-5層，型號有400型，600型，800型，1000型，1200型，1500型，1800型等可選，定制產品有超聲波式，加緣式，閘門式，底桶加高式，移動式，篩框加高式，出料口加長式等，大家可結合使用物料和使用場合進行選擇。

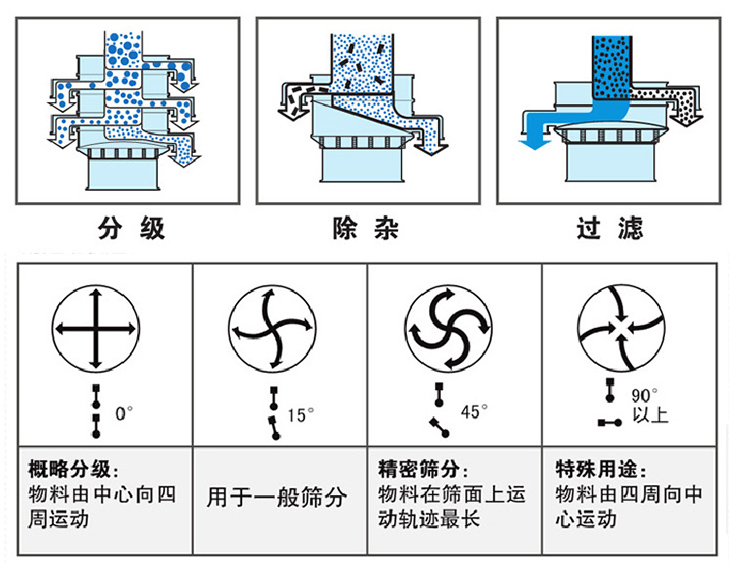

圓形振動篩怎么調振動的強弱？

1、改變上下重錘的相位角，可以改變篩網上物料的運動軌跡和停留時間，為使旋振篩適應各種物料所需的分離狀態，如物料的分布、處理量、分離效率、過網率等各種變化，應將它調整到佳狀態。

當電機上下偏心塊調至0度時，物料由中間向四周分散，用來大量篩分粗略的物料。

當電機上下偏心塊調至15度時，物料呈漩渦狀分散，用來篩分一般物料。

當電機上下偏心塊調至45度時，物料呈快速漩渦狀分散，物料在篩面上的運動軌跡最長，主要用來篩分精細物料。

當電機上下調至90度時，物料由四周向中間集中，用濕式過濾。

3、附加重塊的調整：在上下重錘的一側有附加重塊，它的作用是增加旋振篩的激振力，根據不同篩機的層數、物料比重來增減激振力，增減附加重塊的多少可以使旋振篩達到佳篩分效果。
