振動篩分機系統仿真結果及分析

    振動篩分機系統的過程仿真

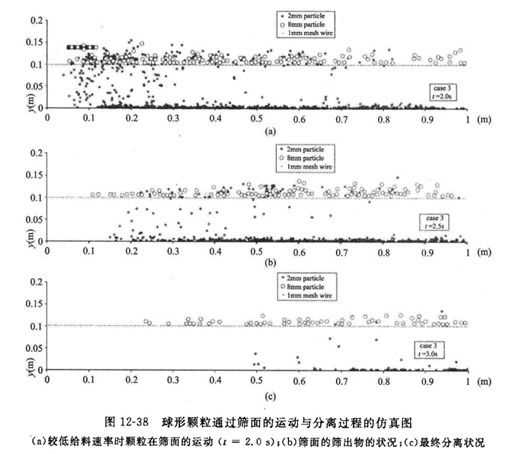

    DEM仿真的過程信息能夠在線不同篩分工作條件下顆粒再篩面的運動、顆粒同篩面之間的碰撞過程、顆粒通過篩網的分離過程，反映了不同力度顆粒在篩面上運動形態的差異，再現不同振動篩分機工作條件下顆粒運動過程，較為真實的描述顆粒同篩面之間的碰撞過程。圖12-38為Li等人模擬2mm和8mm球形顆粒通過篩面的運動與分離過程圖。

    直線振動篩篩分的仿真結果

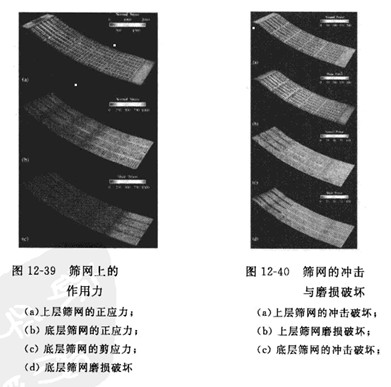

    振動篩篩分的DEM仿真結果可以用于分析顆粒群再篩網上的松散度、振動強度、料層厚度、篩孔孔徑和篩面傾角等參數對分離粒度及篩分效率的影響及相互作用。顆粒群再篩網上的流動平衡、顆粒對篩網的沖擊速度計施加在篩網上的載荷也能通過DEM仿真結果獲得，從而確定篩網所受的應力、篩網的磨損及篩分裝置的功率、圖12-39和圖12-40分別為Yuan等人通過DEM仿真獲得的篩網上的作用力圖和篩網的沖擊與磨損破壞圖。

    DEM仿真能都比較準確的反映篩分作業的本質機理，再現篩面上物料多種典型的運動狀態和透篩行為，并且能夠方便而準確的根據篩分作業的實際工作條件仿真得到篩分效率，替代費時費力的物理試驗，模擬結果也能反應篩分作業的某些特性和進行趨勢。經仿真結果同試驗結果之間存在一些 偏差，但仍體現出離散元素法應用于分析和研究篩分作業的靈活形和優越性。
